Marquage de traçabilité : ce qu'il faut spécifier pour que le code soit encore lisible à la livraison

Vous recevez des pièces conformes, et pourtant leur code de traçabilité ne se lit plus. La pièce est bonne, mais elle n'est plus identifiable : elle repart en reprise, ou au rebut. La cause est rarement le procédé de marquage, et presque jamais le lecteur. C'est qu'aucun plan n'a dit où placer le code, ni à quel stade l'appliquer.

Ce guide s'adresse à celui qui fait fabriquer, pas à celui qui produit : ce qu'il faut spécifier sur le plan, ce qu'il faut exiger à la recette, et qui reste responsable si le code devient illisible. Le choix du procédé et la validation de la lisibilité sont traités à part, dans notre guide pour obtenir un DataMatrix qui reste décodable après production.

Votre pièce doit-elle être marquée à plat ou une fois formée ?

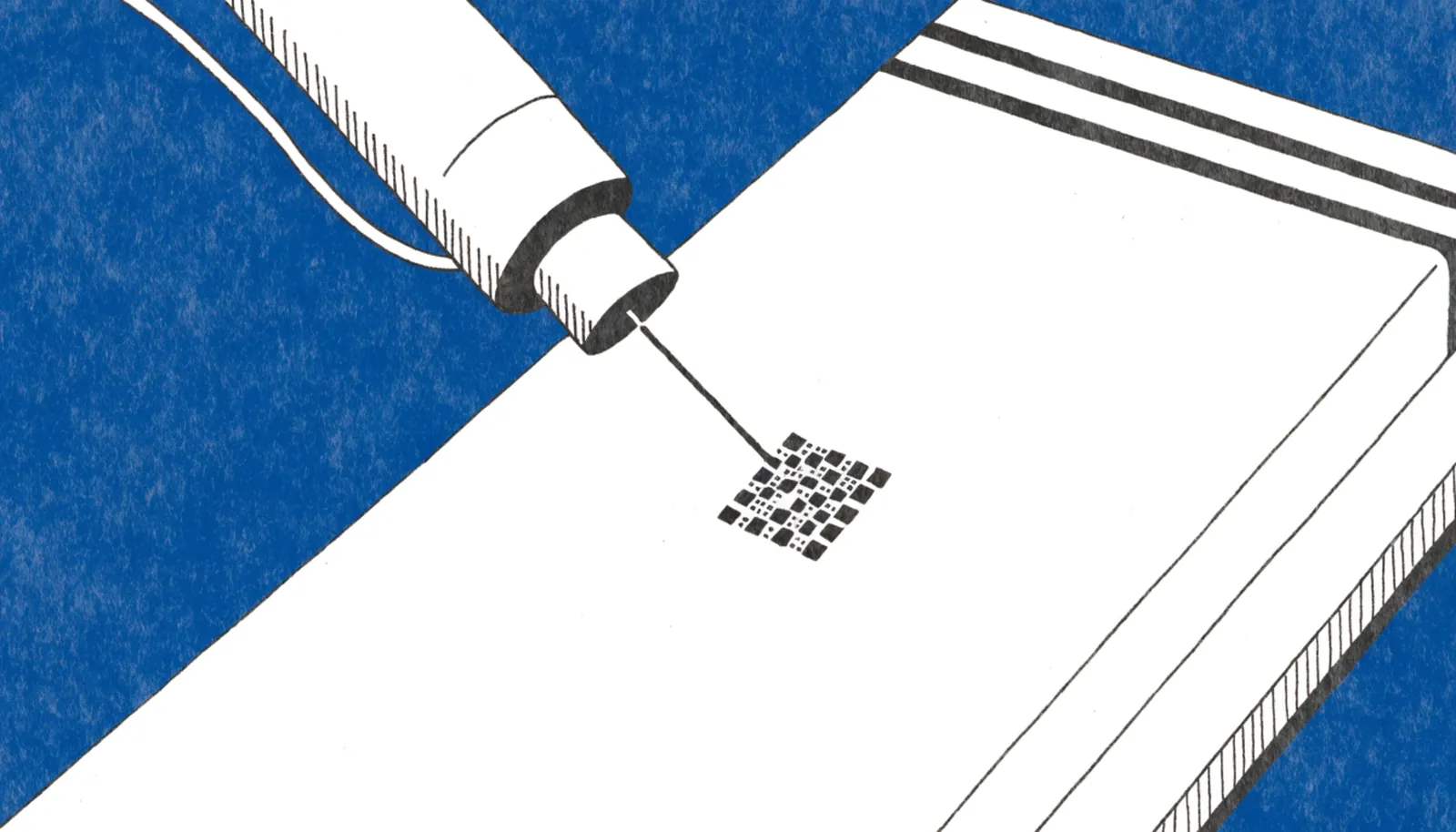

En tôlerie, la règle par défaut est de marquer le flan à plat, juste après la découpe et avant le pliage. Trois raisons pratiques, et aucune n'est une question de confort. D'abord l'accessibilité : une fois la pièce formée, un fond de U, un rentrant ou un bord tombé peut devenir inatteignable, alors que le développé à plat offre toute la surface. Ensuite le pilotage : le code lu à l'entrée de la presse plieuse appelle le bon programme et alimente le suivi de production. Enfin la traçabilité elle-même : la pièce porte son identité dès la première opération, il n'y a pas de trou entre deux postes. Chez AICC Microlaser, à Chemaudin-et-Vaux dans le Doubs, la découpe laser fibre traite la tôle plane jusqu'au format 3000 × 1500 mm et le marquage, sur une machine dédiée depuis 2017, s'insère dans la même séquence, avant que la pièce ne parte en pliage.

La vraie question n'est donc pas le rang de l'opération, c'est le placement du code. La découpe laser fibre de la tôle plane ouvre le cycle, le marquage suit, puis vient le pliage CN, électrique jusqu'à 1 m et hydraulique jusqu'à 3 m. Marquer après pliage reste possible, mais suppose une zone accessible sur la pièce en volume.

Que devient un code placé trop près d'une ligne de pli ?

Un code placé dans une zone de pli ne devient pas flou : il s'allonge. En flexion, l'allongement de la fibre extérieure dépend du rapport entre le rayon intérieur et l'épaisseur : il est de l'ordre de 20 % quand le rayon intérieur vaut deux épaisseurs, et d'environ un tiers quand il n'en vaut qu'une. Les cellules du symbole suivent cet étirement dans une seule direction, et l'écart au pas de grille s'accumule de rangée en rangée. Or la norme aéronautique EN 9132 n'admet qu'un décalage du centre du point marqué de 20 % du pas de grille théorique, et borne aussi la distorsion angulaire du motif de repérage. Le symbole sort donc de la conformité géométrique bien avant de paraître abîmé : il se lit encore à l'atelier de Chemaudin-et-Vaux, et il échoue à la vérification chez le donneur d'ordre. S'y ajoute le contact avec l'outillage, puisque la face extérieure glisse sur les épaulements du Vé pendant toute la formation du pli.

Cette seconde zone est celle que les plans oublient : la frontière du risque n'est pas la ligne de pli, mais toute la surface en contact avec l'outillage, dont la largeur dépend de l'épaisseur et du rayon visé. Aucune norme publique ne fixe de distance universelle entre un symbole et un pli, et nous n'en publions pas : la zone à réserver se confirme au devis. Même logique que pour spécifier une exigence de précision sans imposer un chiffre.

La correction d'erreur d'un DataMatrix ECC 200 protège les données, pas le repérage du symbole. Sur un symbole carré de 26 × 26 modules, la table d'attributs de la norme ISO/IEC 16022 prévoit 44 mots-codes de données et 28 mots-codes de correction, soit 38,9 % de la capacité consacrée à la redondance. Impressionnant, mais inopérant si le motif de repérage en L ou la piste d'horloge est atteint : ces zones sont notées séparément en vérification, et la note globale d'un symbole est la plus basse de tous les paramètres, jamais une moyenne. Autrement dit, un pli, une rayure d'épaulement ou une coulure de peinture qui traverse le L rend la matrice non localisable, et la redondance n'est même pas sollicitée. C'est la raison pour laquelle, dans l'atelier AICC de Chemaudin-et-Vaux, en Bourgogne-Franche-Comté, la position du code se discute à la revue de plan et pas après la première série.

Faut-il faire marquer avant ou après le traitement de surface ?

Le traitement de surface n'efface pas le marquage, il efface son contraste, et chaque procédé le fait à sa manière. Le thermolaquage dépose une couche de poudre opaque : un marquage par recuit disparaît sous la peinture, et aucun code n'est lisible de façon fiable à travers le film. L'anodisation est le cas où marquer après donne le contraste le plus élevé, le faisceau ouvrant la couche colorée pour révéler l'aluminium clair, au prix d'une protection localement entamée. La passivation de l'inox demande l'ordre inverse : on marque avant de passiver, l'acide nitrique faisant pâlir un recuit bien plus que l'acide citrique. La galvanisation à chaud est le cas limite : le décapage retire les oxydes mais pas les marquages gras ou peints, et le zinc noie ensuite toute gravure. AICC Microlaser, à 20 km de Besançon, marque sur une machine dédiée depuis 2017 et coordonne le thermolaquage, l'anodisation et les traitements de surface chez des partenaires, ce qui permet de fixer l'ordre des opérations avant la première pièce, et non après le premier lot refusé.

Traitement	Ce qu'il fait au marquage	Quand marquer
Thermolaquage	Couche de poudre opaque : le recuit est enterré et aucun code n'est lisible de façon fiable à travers le film	Après peinture, en acceptant d'entamer le film à cet endroit ; avant seulement si le code ne sert plus au-delà
Anodisation (aluminium)	Une gravure antérieure subsiste mais perd son contraste sous une couche teintée ; marquée après, elle révèle l'aluminium clair	Après pour le contraste, avant pour garder une protection continue : arbitrage à poser sur le plan
Passivation (inox)	L'acide attaque l'oxyde formé par le recuit : le bain nitrique fait pâlir la marque, le bain citrique la préserve mieux	Avant passivation, en spécifiant le bain ; marquer après rouvrirait la couche passive qui vient d'être formée
Zingage électrolytique	Revêtement fin et conforme qui réduit le contraste et adoucit les arêtes des cellules	Avant, en gravure dimensionnée pour rester nette sous le dépôt
Galvanisation à chaud	Le zinc noie les gravures, et un marquage gras ou peint empêche localement le zinc d'accrocher	Étiquette métallique amovible, poinçonnage profond, ou marquage après galvanisation

Un point que peu d'acheteurs relient au marquage : la qualité de coupe conditionne l'accroche de la peinture. Une découpe oxydante laisse sur le chant un oxyde peu adhérent, avec un risque d'écaillage. La coupe sous azote limite ce phénomène, et AICC produit son azote sur site depuis 2024. Si la pièce part en thermolaquage, anodisation et traitements de surface coordonnés par AICC, signalez-le dès la demande de prix : cela change le gaz d'assistance autant que le rang du marquage.

Dernier réflexe, il vient des applicateurs eux-mêmes : n'identifiez jamais un sous-ensemble au feutre, au stylo peinture ou à l'adhésif avant une mise en peinture ou une galvanisation, ces produits provoquent retraits, marques et manques après cuisson, et les bains de préparation ne les dissolvent pas tous. L'appairage passe par une étiquette métallique ou une gravure sur une zone non vue après installation.

Recuit ou gravure : lequel faut-il exiger sur vos pièces ?

Le critère de choix n'est pas ce qui précède le marquage, c'est ce qui le suit. Le recuit ne retire pas de matière, il crée par apport thermique une couche d'oxyde colorée : il suppose un métal qui change de couleur sous l'effet de la chaleur, c'est-à-dire les aciers et les inox 304L et 316L. Sur aluminium et sur laiton, il n'y a pas de recuit exploitable, la gravure est la voie normale. Sur acier non allié, une marque recuite n'a aucune tenue à la corrosion sans revêtement derrière.

Le recuit convient quand plus rien d'abrasif ne vient après, quand la surface ne doit pas être ouverte, et quand aucun revêtement opaque ne la couvrira. La gravure s'impose dès qu'il reste un grenaillage, un décapage, un traitement thermique ou un revêtement dans la gamme. Elle a un coût à connaître : ouvrir la surface crée un site potentiel de corrosion et, sur une pièce sollicitée en fatigue, une amorce. C'est un arbitrage de conception, pas un réglage d'atelier.

Que faut-il écrire sur le plan pour que la question soit tranchée du premier coup ?

Un plan qui porte les huit éléments suivants se devise du premier coup ; un plan qui n'en porte aucun génère au minimum un échange. Le reste du dossier est détaillé dans notre guide sur ce que votre bureau d'études doit prévoir sur le plan.

1. La face marquée, nommée : face A, face extérieure du pli, face vue. Jamais « une face au choix ».
2. La zone de marquage cotée par rapport aux plis, pas seulement par rapport au bord de tôle.
3. Le contenu du code et son encodage : référence fixe, numéro de série avec incrémentation, structuration GS1, identifiant UDI.
4. Le procédé imposé ou laissé libre : recuit, gravure, ou au choix du fabricant sous réserve de tenue à la gamme.
5. La gamme aval complète, dans l'ordre : soudage, traitement thermique, grenaillage, thermolaquage, anodisation, passivation, zingage. C'est l'information la plus souvent absente, et la plus déterminante. Pour la passivation, précisez le type de bain.
6. Le critère de recette : le référentiel de vérification retenu, le niveau exigé, et à quel moment il est mesuré, au marquage ou après traitement.
7. La zone de silence autour du code, qu'ISO/IEC 16022 fixe à un module au minimum sur les quatre côtés, et qui doit rester hors des zones travaillées.
8. L'environnement de lecture visé, qui conditionne la taille du symbole donc la surface à réserver.

Et quand la traçabilité doit survivre à toute la vie de la pièce ?

Deux cas seulement rendent le séquencement réellement contraint. Le premier est l'identification UDI des dispositifs médicaux : pour un dispositif réutilisable qui doit être nettoyé, désinfecté, stérilisé ou reconditionné entre deux patients, le règlement européen 2017/745, à l'annexe VI partie C point 4.10, exige que le support d'identifiant soit porté sur le dispositif lui-même et reste lisible après chaque opération de remise en état, pendant toute la durée de vie prévue. Le même texte prévoit deux dérogations : lorsque le marquage direct nuirait à la sécurité ou aux performances du dispositif, et lorsqu'il n'est pas techniquement réalisable. La contrainte n'est donc pas une date dans la gamme, c'est un nombre de cycles à encaisser, et il commande le procédé.

Le second est le suivi de pièce critique en aéronautique : la norme EN 9132 fixe les critères de géométrie du symbole marqué directement sur la pièce, dont le décalage du centre du point par rapport à la grille théorique. Les référentiels d'identification des donneurs d'ordre demandent en général de retenir la méthode de marquage au vu de l'état fini de l'article, revêtements compris. La règle se résume ainsi : on ne choisit pas le moment du marquage, on choisit l'état dans lequel la pièce doit rester lisible, et le moment en découle.

Dans les deux cas, la responsabilité réglementaire reste au fabricant du dispositif ou au donneur d'ordre. AICC exécute une spécification de marquage et aide à l'écrire ; elle ne se substitue pas au dossier de conformité du client.

Pourquoi la question disparaît quand un seul fournisseur porte la pièce ?

La question « avant ou après » n'existe que parce que la pièce change d'atelier entre deux opérations. Découpe chez l'un, pliage chez l'autre, marquage chez un troisième, finition chez un quatrième : personne ne détient la gamme complète, donc personne n'arbitre.

Quand la découpe, le pliage et le marquage laser sur métal en sous-traitance sont réalisés dans le même atelier, l'arbitrage se fait une fois, à la revue de plan : le code est placé hors des zones travaillées, l'ordre des opérations découle de la finition prévue, et un seul interlocuteur porte la lisibilité de bout en bout. Envoyez votre DXF, DWG, STEP ou PDF avec la gamme aval, et faites trancher le séquencement au devis, sous 24 h ouvrées.
